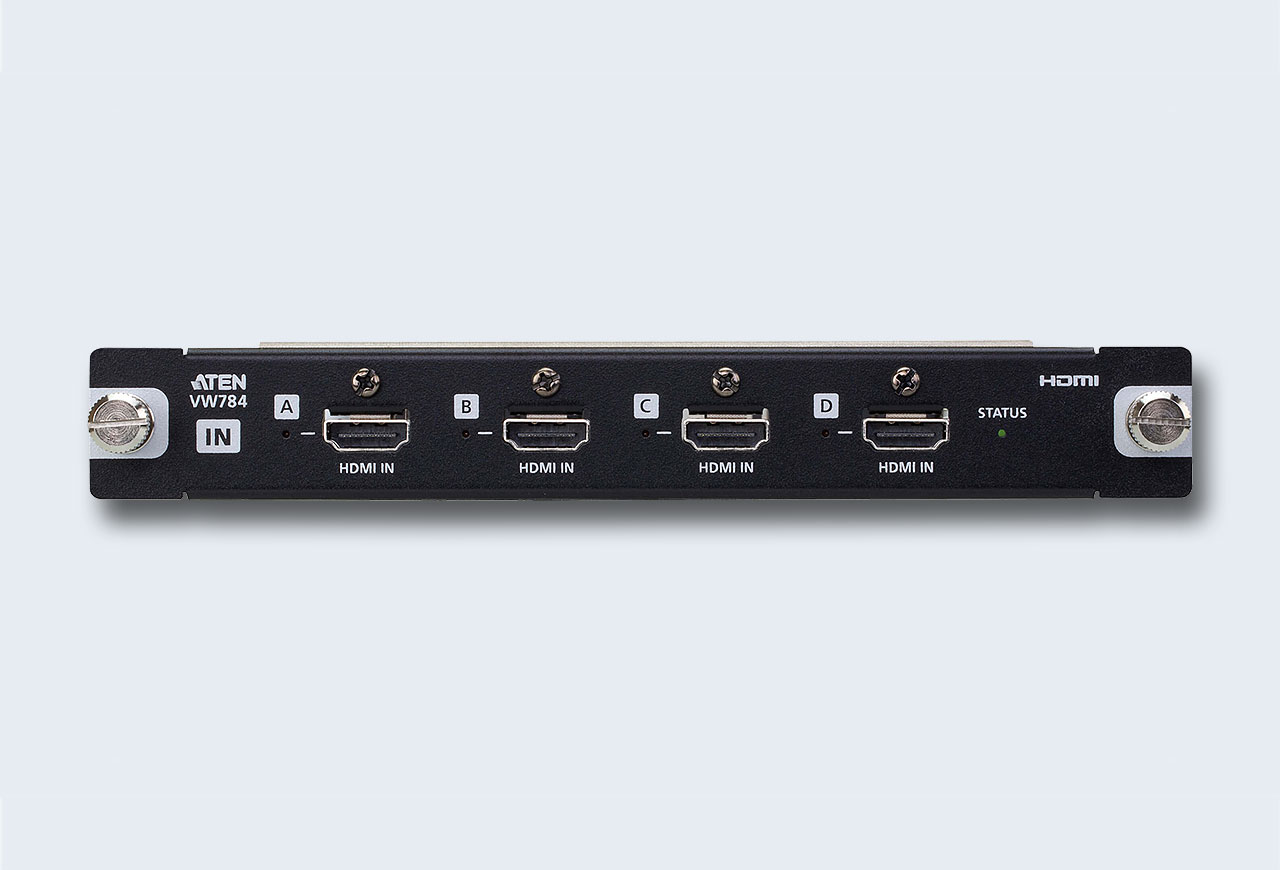

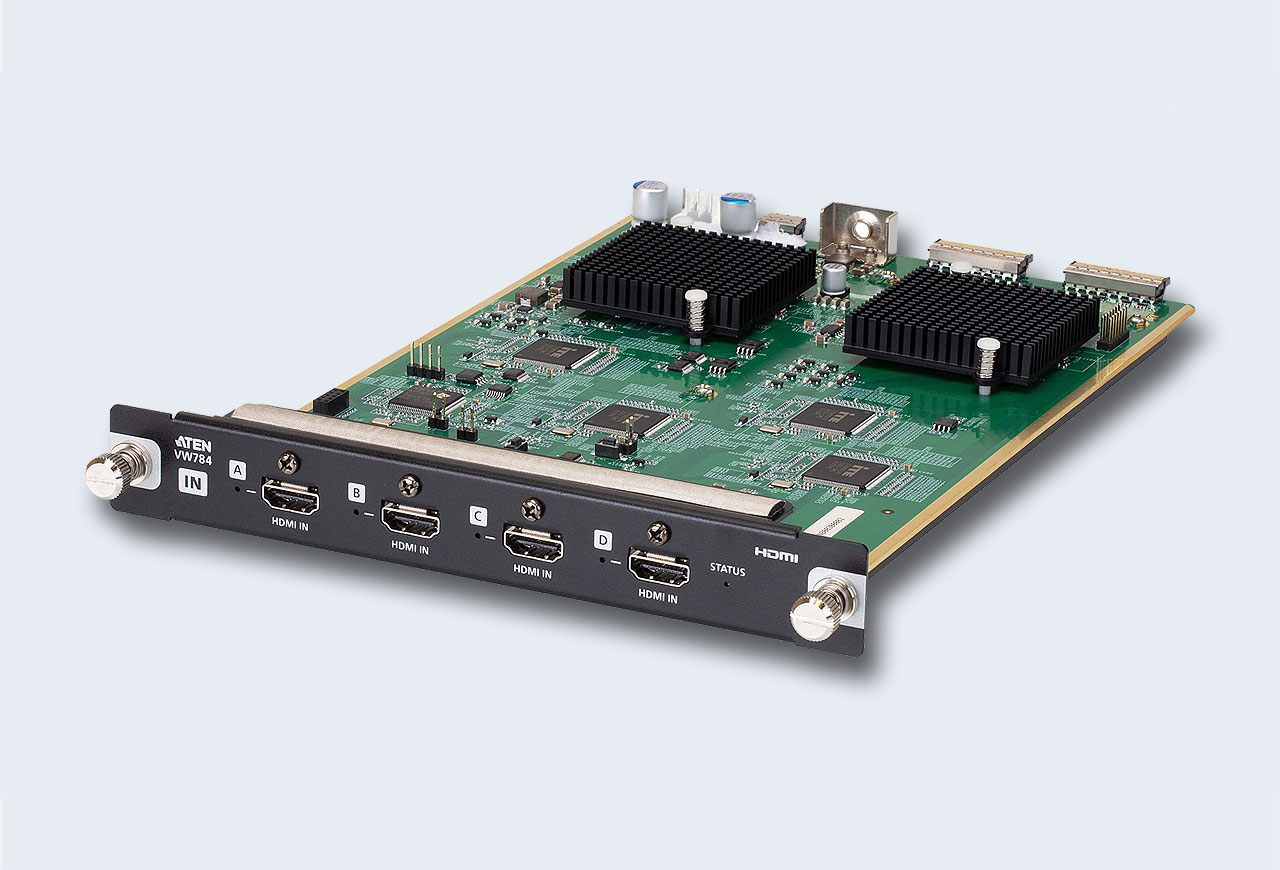

Карта интерфейсная, HDMI, 4 внешних входных порта: HDMI, (без поддержки AUDIO;для коммутаторов серии VW)
Карта интерфейсная, HDMI, 4 внешних входных порта: HDMI
- Карта интерфейсная
- HDMI
- 4 внешних входных порта: HDMI
- (без поддержки AUDIO;для коммутаторов серии VW)

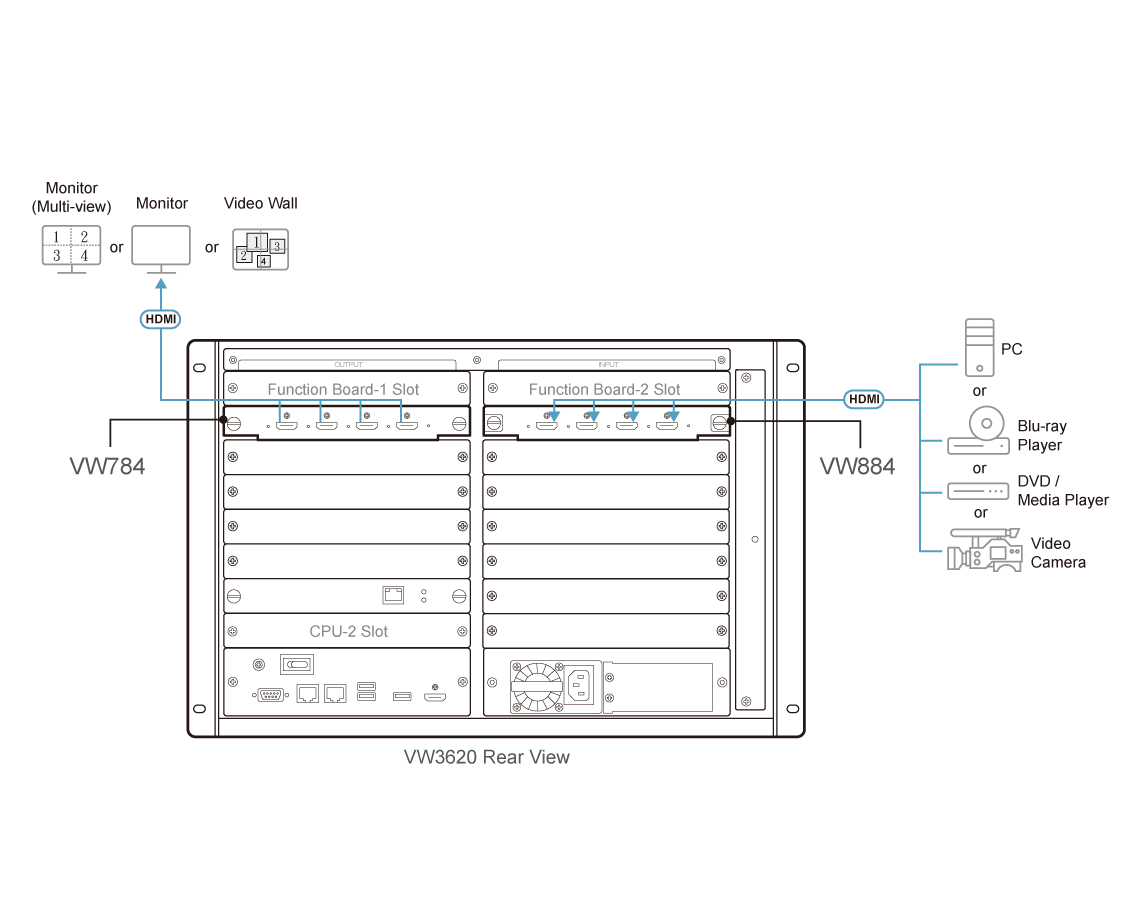

VW784 – 4-портовая плата ввода, созданная для работы с модульным процессором видеостен VW3620, обеспечивающая коммутацию между 4 источниками HDMI-сигналов и 4 ТВ-панелями.Благодаря поддержке технологии Seamless Switch™ плата вывода VW784 обеспечивает в режиме реального времени переключение видео и стабильную передачу сигнала. Поддерживаемая технология EDID Expert™ позволяет выбирать оптимальные настройки EDID для плавного запуска, высококачественного отображения и использования наилучшего разрешения видео на разных экранах. Кроме того, VW784 поддерживает "горячую" замену, что предоставляет заказчикам или системным интеграторам больше удобств в эксплуатации и обслуживании видеопроцессора.
Артикул (и возможные варианты его написания): VW784-AT (VW784, VW-784).
Особенности
- Предоставляет возможность подключения 4 источников HDMI к VW3620
- Поддержка разрешения до 4K для получения изображения высокого качества
- Поддержка HDR, HDR+ и Dolby Vision
- Поддержка Seamless Switch – объединяет форматы видео для обеспечения непрерывности видеопотоков, переключения в режиме реального времени и стабильной передачи сигнала
- Поддержка EDID Expert – выбирает оптимальные настройки EDID для плавного запуска и высококачественного отображения
- HDMI (Deep Color, 4K), совместимость с HDCP 2.2
- Поддержка "горячей" замены – расширяет возможности быстрого восстановления работоспособности видеостены в случае выхода ее из строя
- Поддержка управления бытовой электроникой (CEC)
|
Параметры |
Значение |
|
|
Видеовход |
Интерфейсы |
4 x HDMI, тип А (черный) |
|
Импеданс |
100 Ω |
|
|
Максимальное расстояние |
5 м |
|
|
Видео |
Максимальная скорость передачи данных |
10,2 Гбит/с (3,4 Гбит/с на каждую полосу) |
|
Максимальная частота пикселизации |
340 МГц |
|
|
Соответствие |
HDMI (3D, насыщенный цвет, 4K), |
|
|
Максимальное разрешение |
4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4) |
|
|
Энергопотребление |
17.71W:83BTU/h |
|
|
Температура и влажность |
Рабочая температура |
0 - 40°C |
|
Температура хранения |
-20 - 60°C |
|
|
Влажность |
0 - 80%, относительная, без образования конденсата |
|
|
Физические характеристики |
Материал корпуса |
Металл |
|
Масса |
0,73 кг |
|
|
Размеры (Д х Ш х В) |
19,30 x 27,10 x 27,40 см |
|
|
Картонная упаковка |
4 шт. |
|
|
Примечание |
Обратите внимание, что для некоторых изделий, монтируемых в стойку, физические размеры (Ш x Г x В) выражаются в формате (Д x Ш x В) |
|
Входные разрешения
|
640 x 480 при 60/67/72/75 Гц |
720p при 60 Гц |
|
720 x 400 при 70 Гц |
1080i при 60 Гц |
|
800 x 600 при 56/60/72/75 Гц |
640 x 480 при 60 Гц (4:3) |
|
1024 x 768 при 60/70/75 Гц |
576p при 50 Гц (4:3)/(16:9) |
|
1280 x 800 при 60 Гц |
720p при 50 Гц |
|
1280 x 1024 при 60/75 Гц |
1080i при 50 Гц |
|
1400 x 1050 при 60 Гц |
1080p при 50 Гц |
|
1440 x 900 при 60 Гц |
1080p при 24/25/30 Гц |
|
1600 x 1200 при 60 Гц |
3840 x 2160p при 24/25/30 Гц |
|
1680 x 1050 при 60 Гц |
4096 x 2160p при 24/25/30 Гц |
|
1920 x 1080 при 60 Гц |
|
|
1920 x 1200 при 60 Гц |
|
|
1920 x 1200 при 60 Гц (Reduced Blanking) |
|
|
1080p при 60 Гц |
|
|
480p при 60 Гц (4:3)/(16:9) |
*Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
**Все товарные знаки и логотипы являются собственностью их владельцев.
- 1 x устройство VW748
- 1 x комплект документации (Состав комплекта определяется производителем. Руководство пользователя загружается с сайта производителя.)
