Удлинитель, KVM HDMI+USB+AUDIO+RS232+IR, 150м. UTP/ 2 км. MM/ 20км. SM точка-точка/неогранич. в пределах LAN, 2xОптич.волокна SFP(LC);UTP Cat5+/6 RJ45;GbE (TCP/IP;IGMP), макс.разр.3840x2160 60Hz 4:4:4 Cat5+,, DC 12V,,

Удлинитель, KVM HDMI+USB+AUDIO+RS232+IR, 150м. UTP/ 2 км. MM/ 20км. SM точка-точка/неогранич. в пределах LAN

Подробно
Артикул:
TNTV/TNT MMS-9530HF
Цена:
259 086.08 3 200.00
Производитель:
TNTv
Проверить наличие
  • Удлинитель
  • KVM HDMI+USB+AUDIO+RS232+IR
  • 150м. UTP/ 2 км. MM/ 20км. SM точка-точка/неогранич. в пределах LAN
  • 2xОптич.волокна SFP(LC);UTP Cat5+/6 RJ45;GbE (TCP/IP;IGMP)
  • макс.разр.3840x2160 60Hz 4:4:4 Cat5+
  • DC 12V

  TNT MMS-9530HLF – IP-KVM удлинитель для организации рабочих мест с высокими функциональными требованиями. Удлинитель состоит из двух блоков – передатчика TNT MMS-9530HLF-T и приемника TNT MMS-9530HF-R (поставляются отдельно).

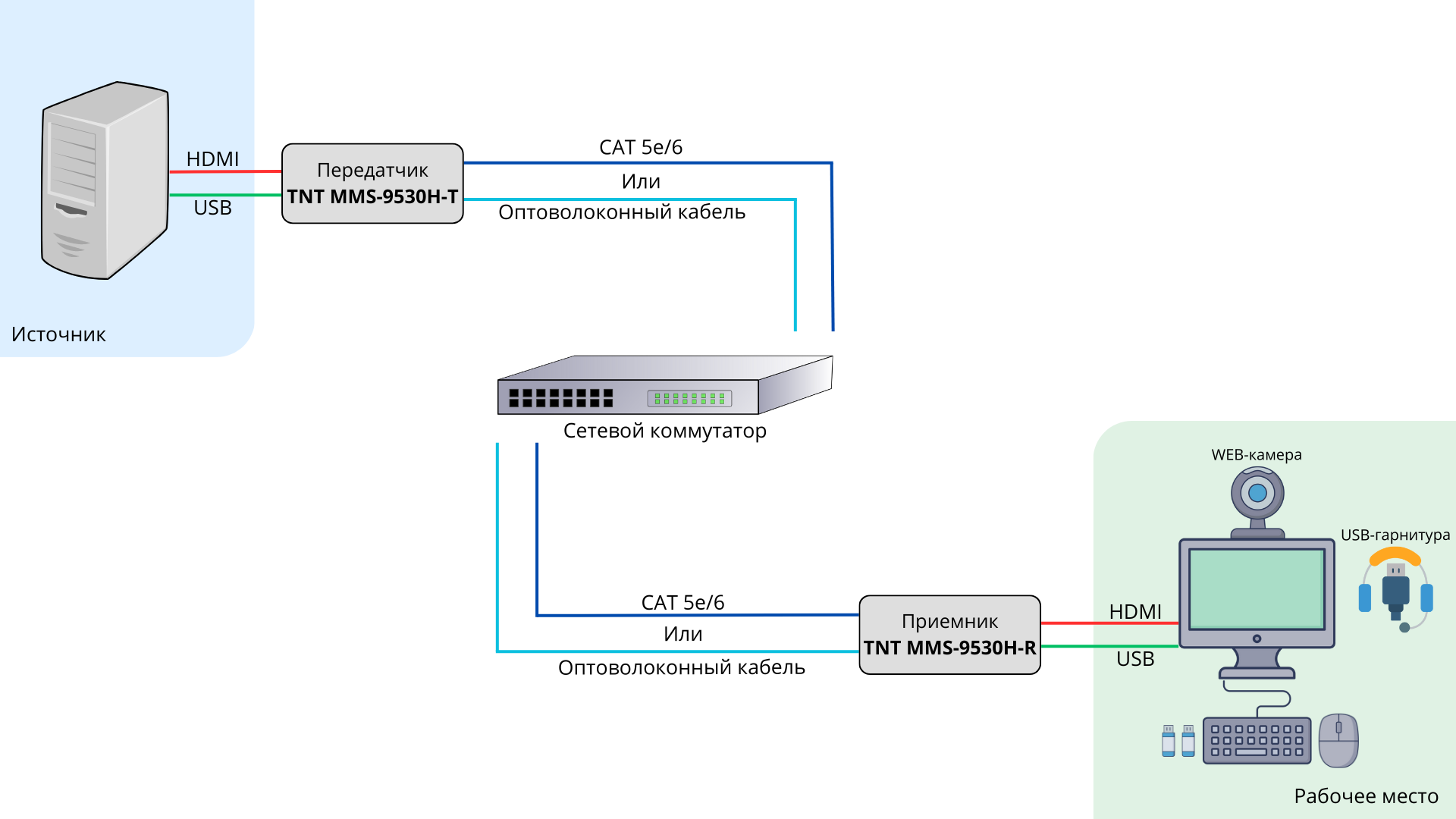

  Передача данных от передатчика к приемнику осуществляется в пределах локальной сети (LAN, в том числе и с маршрутизацией пакетов), посредством использования Gigabit Ethernet (1000Base-T) и протокола TCP/IP. В передатчике и приемнике предусмотрен SFP слот для установки оптического модуля (одномодовый и многомодовый SFP-модули поставляются в комплекте).

  Функция PoE позволяет получать электропитание передатчика и/или приемника от коммутатора, что избавляет от необходимости в отдельном адаптере питания.

  Для снижения нагрузки на локальную сеть предприятия предусмотрена гибкая настройка объема передаваемых данных без видимого ухудшения качества изображения.

  Важной особенностью удлинителя является возможность подключения к нему USB-камер и USB-гарнитур. Это позволяет сотрудникам участвовать в ВКС без ограничений и использования дополнительных USB-удлинителей.

  Для повышения уровня безопасности предусмотрена функция аппаратной фильтрации подключаемых USB-устройств. Она позволяет управлять ПК при помощи клавиатуры и мыши без возможности подключения к нему других USB-устройств.



  Для объектов с повышенными требованиями к отказоустойчивости, предусмотрен режим одновременного подключения двух линий связи и двух каналов питания (блок питания и PoE).

  Артикул (и возможные варианты его написания): TNTV/TNT MMS-9530HF (поставляется как два отдельных устроства - передатчик TNT MMS-9530HLF-T и приемник TNT MMS-9530HF-R).

  Особенности:

  • Максимально поддерживаемое разрешение – 3840x2160 при 60 Гц (4:4:4)

  • Передатчик оснащен HDMI выходом для подключения локального монитора или других устройств

  • Передача данных осуществляется посредством использования Gigabit Ethernet (1000Base-T) и протокола TCP/IP

  • Возможность извлечения стереофонического звукового сопровождения у приемника и передатчика

  • Возможность замены звукового сопровождения в исходном HDMI сигнале, на стереофоническое звуковое сопровождение, подключенное к линейному входу передатчика

  • Поддержка потоковой передачи USB данных (USB веб-камеры и USB-гарнитуры)

  • Возможность фильтрации USB-устройств, подключаемых к приемнику (любые устройства / только клавиатура и мышь)

  • Двунаправленная передача сигналов RS232 и ИК

  • Возможность гибкой настройки объема передаваемы данных в локальную сеть (200Мб/с, 300Мб/с, 400Мб/с, 500Мб/с, 1 Гб/с)

  • Возможность питания посредством технлогии PoE (Power over Ethernet)

  • Специальные режим для объектов с повышенными требованиями к отказоустойчивости (одновременное подключение двух линий связи и двух каналов питания)

  • Предназначен для круглосуточной работы

  • WEB-интерфейс для настройки параметров работы передатчика и приемника

  • Возможность экспорта/импрота конфигурации передатчика или приемника

  • Бесплатное ПО для централизованной настройки большого количества передатчиков и приемников

  • Не зависит от операционных систем

Важно!

  • При использовании IP-KVM передатчиков и приемников TNTv серий MMS-9530H на производственных и схожих с ними объектах, а также на предприятиях с повышенными требованиями к надежности и электробезопасности, рекомендуется использовать промышленные блоки питания
    TNTv БПИС М8 12-2, которые соответствуют ГОСТ:IEC 60950-1-2014/EN, 62233-2013/30805.14.1-2013, 61000-3-2:2009/30804.3.3-2013, CISPR 14-1:2005/30805.14.2-2013, 14-2:2001/30804.3.2-2013.
  • Для обеспечения бесперебойного электропитания рекомендуется использовать коммутатор питания TNT КП-21, который обеспечивает электропитание устройства от двух стабилизированных блоков питания.
  • Блоки питания TNT БПИС М8 12-2 и коммутатор питания TNT КП-21 поставляются отдельно.
































Параметры

Значение

Передатчик

TNT MMS-9530HLF-T

Приемник

TNT MMS-9530HF-R

Порты

1 х HDMI, вход, тип A,
1 х HDMI, выход, тип A
1 х audio (вход, mini-jack 3,5 мм, стерео),
1 х audio (выход, mini-jack 3,5 мм, стерео),
1 х RS232 (трехконтактный терминальный блок),
1 х Gigabit Ethernet (RJ45),
1 х SFP (слот),
2 х USB, тип В,
1 х SPDIF (OUT),
1 х ИК вход (mini-jack 3,5 mm),
1 х ИК выход (mini-jack 3,5 mm),
1 х питание (5,2 х 2,1 мм)

1 х HDMI, выход, тип A,
1 х audio (вход, mini-jack 3,5 мм, стерео),
1 х audio (выход, mini-jack 3,5 мм, стерео),
1 х RS232 (трехконтактный терминальный блок),
1 х Gigabit Ethernet (RJ45), (RJ45)
1 х SFP (слот),
5 х USB,
1 х SPDIF (IN),
1 х ИК вход (mini-jack 3,5 mm),
1 х ИК выход (mini-jack 3,5 mm),
1 х питание (5,2 х 2,1 мм)

Максимальное разрешение

3840 x 2160 при 60 Гц (4:4:4)

Максимальное расстояние

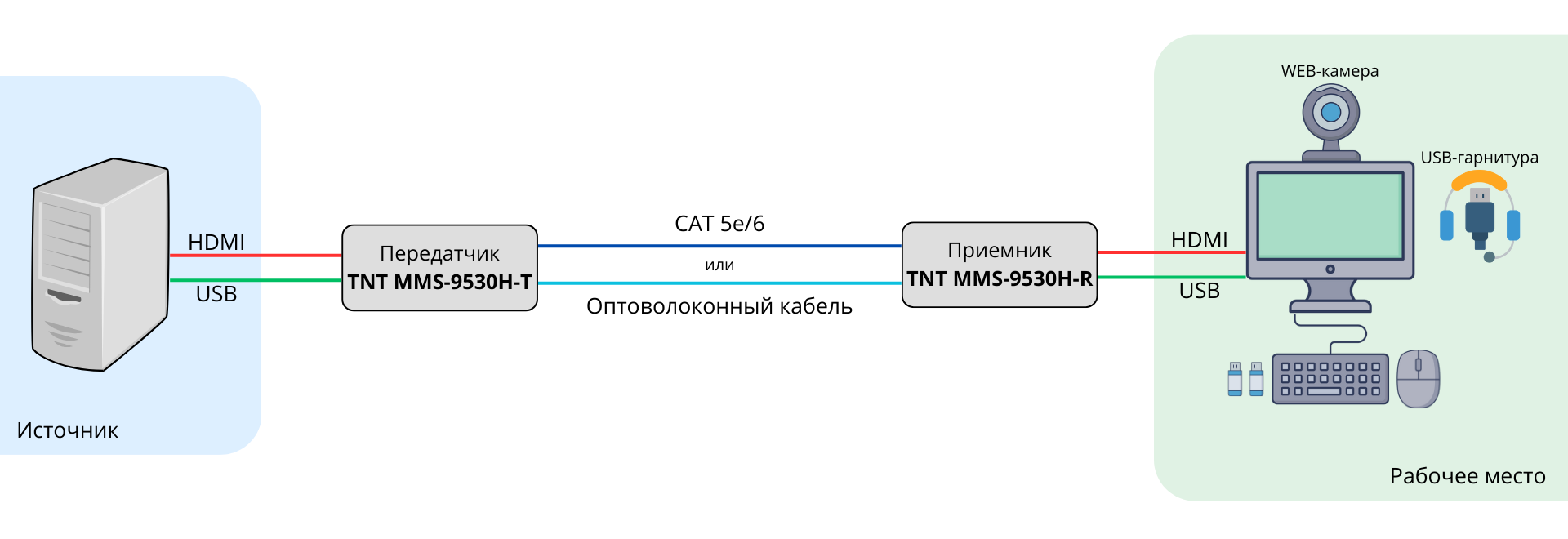

Непосредственное подключение устройств друг к другу – 100 м,

При использовании локальной сети или оптических SFP-модулей расстояние определяется характеристиками SFP-модулей и линией связи

Стандарт Ethernet

Gigabit Ethernet (1000Base-T)

Среднее значение задержки при передаче AV-сигнала

2160P при 60 Гц – 8 - 10 мс,
1080P при 60 Гц – 6 - 8 мс,
1080I при 30 Гц – 16 мс,
720P при 60 Гц – 6 - 8 мс

*Задержка при передаче AV-сигнала зависит от многих факторов, среди основных: параметры изображения, параметры AV-сигнала, настройка и топология локальной сети.

Поддерживаемые стандарты и протоколы

HDMI – 2.0,
3D – TnB, SbS, F.P,
Deep Colors – 8 (24), 10 (30), 12 (36) бит цветности,
Звук – 2 LPCM, 8 LPCM, 5.1 NLPCM (Dolby, DPL, DTS), 7.1 NLPCM (Dolby THD, DTS-HD, Dolby-Atoms, DTS:X)

Протокол передачи данных

TCP/IP

Максимальное количество USB устройств

5

Линейный аудиовыход

Стерео, 32 кГц - 96 кГц

Поворот изображения

По часовой стрелке 180 и 270 градусов

Светодиодные индикаторы

1 х статус (синий),
1 х соединение (оранжевый),

Электропитание

PoE,
Внешний БП ВС 12В, 2A

Температура и влажность

Рабочая температура

0 - 50°С

Температура хранения

-20 - 85°С

Влажность

5 - 80%, относительная, без образования конденсата

Физические характеристики

Материал корпуса

Металл

Масса

585 г

Размеры

225 x 118 x 31 мм

Ограничение

Для использования в локальных сетях (LAN) без маршрутизации пакетов







  • 1 x устройство TNT MMS9530HF (MMS9530HF-R + MMS9530HLF-T)

  • 2 x шнур  интерфейсный HDMI<=>HDMI

  • 2 x модуль SFP (одномод)

  • 2 x модуль SFP (многомод)

  • 2 x шнур RS232

  • 1 x шнур аудио jack<=>jack

  • 2 x шнур USB Тип A <=> USB Тип B

  • 2 x адаптер питания

  • 1 x комплект документации (Состав комплекта  определяется производителем. Руководство  пользователя загружается с сайта производителя.)
