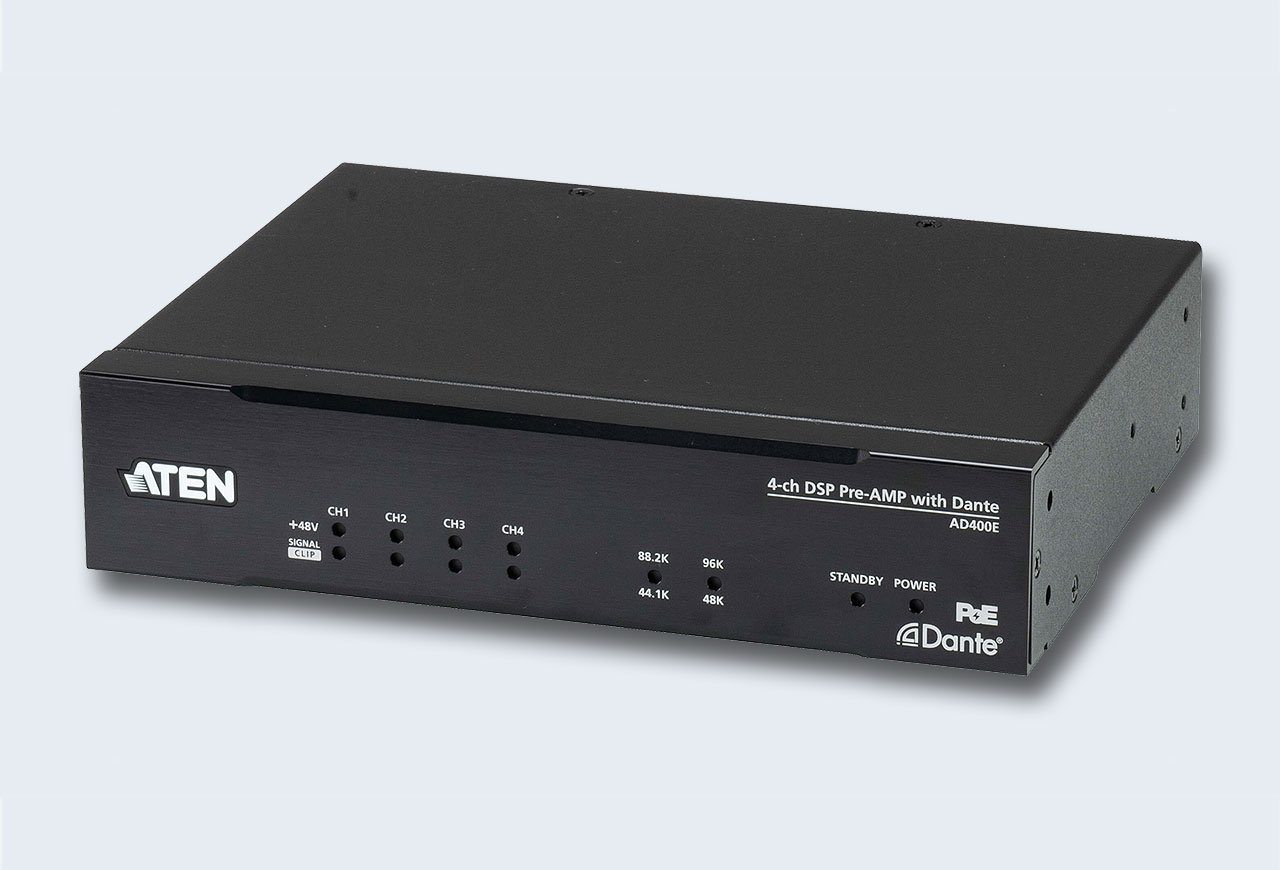

AD400E-AT – предусилитель, преобразующий звуковые сигналы, поступающие от 4 входных балансных/несбалансированных микрофонных/линейных каналов в пакеты технологии Dante для работы с Dante-совместимым оборудованием. При этом он также совместим со стандартом AES67, что повышает возможность взаимодействия между различными сетевыми протоколами и звуковыми устройствами. Поддержка 24-битного звука с частотами дискретизации 44,1 кГц, 48 кГц, 88,2 кГц и 96 кГц позволяет соответствовать требованиям различных применений коммерческого уровня. Электронная схема профессионального предусилителя AD400E обеспечивает широкий динамический диапазон, высокий запас сигнала и отличное соотношение сигнал/шум (SNR). На любом отдельном входе можно включить фантомное питание (+48 В) для поддержки конденсаторных микрофонов при практически отсутствующем искажении сигнала.
Встроенный цифровой сигнальный процессор (DSP) позволяет использовать 24 предустановки и быструю настройку параметров с помощью приложения Audio Wizard, работающего на базе ПК при подключении через LAN, либо устройств линейки VK системы управления ATEN при подключении через LAN или по RS-232. В целях энергосбережения в предусилителе реализован автоматический режим ожидания. Если уровень сигнала становится ниже -50/-60/-70 дБн в течение выбранного периода времени (10/30/60 минут), AD400E автоматически переключается в режим ожидания, что позволяет системе потреблять меньше энергии. Благодаря поддержке функции PoE (Power over Ethernet, передача электроэнергии через Ethernet) обеспечивается резервирование электропитания при эксплуатации, устраняющее необходимость в прокладке дополнительных кабелей. А поддержка подключения шлейфом (Dante Daisy Chaining) AD400E помогает упростить подключение системной инфраструктуры. Все функциональные возможности устройства заключены в компактном корпусе размером в половину стойки, что требует меньшего пространства в стойке и также упрощает установку под столом или на любой плоской поверхности.
AD400E не только улучшает взаимодействие между устройствами для AoIP (распространение цифрового звука по IP-сети) и выполняет эффективное предусиление. При совместном использовании с продуктами серии профессионального звука компании ATEN он также реализует распределенную архитектуру DSP, повышая гибкость установки, снижая общую стоимость и расширяя области применения. Он подходит для профессиональных сфер, использующих сетевую технологию Dante, например, конференц-залов различного размера или мест приема гостей, таких как рестораны и бары.
Артикул (и возможные варианты его написания): AD400E-AT (AD400E, AD-400E).
Особенности
- Поддержка технологии Dante AoIP – позволяет заменить тяжелые и дорогостоящие аналоговые звуковые кабели на экономичные и простые в использовании кабели типа "витая пара"
- Совместимость со стандартом AES67
- Преобразует звуковые сигналы, поступающие от 4 входных балансных/несбалансированных микрофонных/линейных каналов в пакеты технологии Dante
- Поддержка 24-битного звука с частотами дискретизации 44,1 кГц, 48 кГц, 88,2 кГц и 96 кГц
- Наличие в комплекте поставки разъемов типа Euroblock для подключения аналогового ввода
- Электронная схема профессионального предусилителя – обеспечивает широкий динамический диапазон и отличное соотношение сигнал/шум (SNR)
- Поддержка фантомного питания (+48 В) может быть включена на любом отдельном входе для поддержки конденсаторных микрофонов при практически отсутствующем искажении сигнала
- Параллельная компрессия – 4 дополнительных канала служат входами боковой цепи, объединяя исходный сигнал со сжатой копией для улучшения звука
- Встроенный цифровой сигнальный процессор (DSP) – позволяет использовать 24 предустановки и быструю настройку с помощью приложения Audio Wizard, работающего на базе ПК при подключении через LAN, либо устройств линейки VK системы управления ATEN при подключении через LAN или по RS-232
- Автоматический режим ожидания – устройство переходит в него, если уровень сигнала становится ниже -50/-60/-70 дБн в течение выбранного периода времени (10/30/60 минут)
- Поддержка функции PoE – обеспечивает резервирование электропитания при эксплуатации и устраняет необходимость в прокладке дополнительных кабелей
- Поддержка подключения шлейфом (Dante Daisy Chaining) для упрощения подключения системной инфраструктуры
- Компактный корпус размером в половину стойки – обеспечивает гибкую установку внутри стойки и простое размещение под столом или на любой плоской поверхности
- Возможность реализации распределенной архитектуры DSP при совместном использовании с продуктами серии профессионального звука компании ATEN
Параметры |
Значение |
|
Микрофонные входы |
Диапазон усиления |
0 - +34 дБ |
Максимальный входной уровень |
-30 дБу |
|
Импеданс |
3 kΩ |
|
Phantom power |
+48V, индивидуальное управление в каждом входном канале |
|
Линейные входы |
Диапазон усиления |
Балансный: -8 - +4 дБ, |
Максимальный входной уровень |
+24 дБу, |
|
Импеданс |
Балансный: 20 kΩ, |
|
Спецификация системы |
Искажение |
THD+N (КНИ): <0,01%, 1кГц, максимальное усиление |
Частотная характеристика |
20~20 кГц, ±0,5 дБ |
|
Дискретизация звука |
24-бита, 44,1к / 48к / 88,2к / 96 кГц |
|
Перекрестные помехи |
<-95 дБ |
|
Энергопотребление |
DC12V:6.84W:23.34BTU/h, |
|
PoE |
Соответствие стандарту |
Class 0, IEEE802.3af |
Управление |
RS-232 |
Разъем: |
Ethernet |
RJ45 |
|
Соответствие |
Сертификация |
FCC, |
Температура и влажность |
Рабочая температура |
0 - 40°С |
Температура хранения |
-20 - 60°С |
|
Влажность |
0 - 80%, относительная, без образования конденсата |
|
Физические характеристики |
Материал корпуса |
Металл |
Масса |
0,92 кг |
|
Размеры (Д х Ш х В) |
20,00 x 4,40 x 15,40 см |
|
Примечание |
Обратите внимание, что для некоторых изделий, монтируемых в стойку, физические размеры (Ш x Г x В) выражаются в формате (Д x Ш x В) |
*Внешний адаптер питания не входит в комплект поставки и поставляется отдельно.
**Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
***Все товарные знаки и логотипы являются собственностью их владельцев.
- 1 x устройство AD400E
- 1 x комплект для монтажа в стойку/на поверхность
- 1 х набор подкладок под опорные ножки (4 штуки)
- 5 x 3-контактных разъема типа Euroblock
- 1 x комплект документации (Состав комплекта определяется производителем. Руководство пользователя загружается с сайта производителя.)
